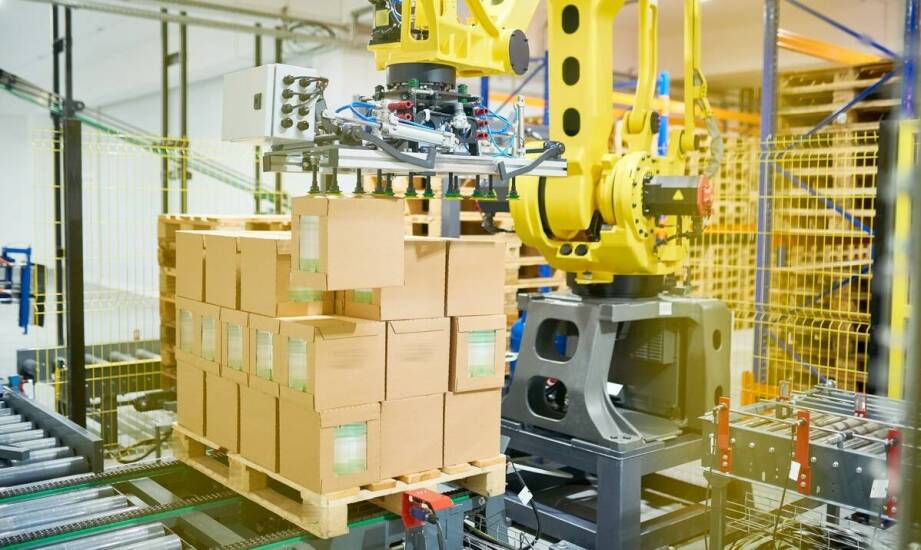

Jak projektować układ paletyzacji półproduktów, by utrzymać rytm linii w zakładach automotive

Rytm linii produkcyjnej w zakładach z sektora automotive wyznacza efektywność całego procesu wytwórczego i decyduje o zyskowności przedsiębiorstwa. Układanie gotowych elementów lub półproduktów na paletach musi bezwzględnie nadążać za głównym tempem pracy maszyn. Wolniejsze działanie końcowego etapu szybko tworzy niebezpieczne wąskie gardło, które w krótkim czasie blokuje wcześniejsze gniazda obróbcze. Opóźnienia w regularnym odbiorze detali zmuszają do zatrzymywania całych ciągów technologicznych, co generuje wysokie koszty utrzymania. Właściwe zaplanowanie strefy odbiorczej pozwala zachować narzuconą ciągłość podawania materiałów i unikać nieplanowanych zatrzymań.

Jak dobrać chwyt i bufor do układanej partii półproduktów?

Konstrukcja mechanizmu chwytającego zależy od wagi, kształtu oraz specyfiki materiałowej przemieszczanego detalu. Innego narzędzia wymaga śliski element karoserii samochodowej, a zupełnie innego karton zbiorczy wypełniony drobnymi częściami złącznymi. Dopasowana geometria głowicy gwarantuje pewność pobrania i chroni kosztowny element przed upadkiem podczas szybkiego ruchu ramienia. Sposób odkładania ładunku wpływa z kolei bezpośrednio na sztywność transportową całego stosu. Projektanci stosują najczęściej schemat cegiełkowy lub przeplatany, co zabezpiecza ułożoną na palecie partię przed groźnymi przesunięciami podczas manewrowania wózkiem widłowym.

Jako BTW Biuro Techniczne Walusiak opieramy nasze projekty na dokładnej analizie rzeczywistego cyklu produkcyjnego w fabrykach zleceniodawców. Praktyka inżynierska udowadnia, że sztywne połączenie gniazda obróbczego z ramieniem odkładającym zawsze niesie ryzyko zablokowania przepływu. Dlatego pomiędzy główną maszyną a strefą odbioru montujemy specjalistyczny stół buforowy niwelujący różnice w cyklach pracy obu urządzeń. Taki zasobnik gromadzi chwilowy nadmiar elementów w momentach, gdy systemy paletyzacji obsługują ładunek nieco wolniej niż wydaje go linia pakująca. Aktywne buforowanie wyrównuje prędkości układów i całkowicie eliminuje kosztowne mikrozatrzymania maszyn CNC.

Architektura stanowiska i integracja z automatyką linii

Układ logiczny zrobotyzowanego stanowiska zawsze opiera się na powtarzalnym schemacie: pobranie materiału, przeniesienie go w ustalonej orientacji i precyzyjne osadzenie na nośniku. Główne urządzenie odkładające stanowi fizyczny punkt odniesienia do wytyczenia całej drogi przepływu półproduktów przez halę. Przed rozpoczęciem jakichkolwiek prac instalacyjnych należy szczegółowo zweryfikować dostępną przestrzeń roboczą. Proces ten wymaga sprawdzenia dróg dojazdowych, wyznaczenia stref dostępu serwisowego oraz przeanalizowania przebiegu istniejących instalacji zasilających i pneumatycznych. Zwarta konstrukcja ramion sześcioosiowych ułatwia osadzenie takiego gniazda nawet w bardzo gęsto zabudowanych zakładach produkcyjnych.

Montaż mechaniczny stanowi zaledwie połowę drogi do pełnego wdrożenia nowego punktu odbioru. Połączenie urządzenia ze środowiskiem istniejącej maszyny wymaga zdefiniowania dokładnych sygnałów sterujących i zestawienia komunikacji z nadrzędnym sterownikiem PLC. Połączone układy nieustannie wymieniają informacje o aktualnym takcie linii, gotowości narzędzia do pobrania oraz ewentualnych błędach procesowych. Prawidłowo skonfigurowane oprogramowanie stanowiskowe wymusza bezpieczną reakcję na przestój i natychmiastowe zatrzymanie podawania przy wykryciu zatoru. Pozwala to ochronić operatorów przebywających w pobliżu kurtyn świetlnych i zapobiega niszczeniu drogich podzespołów.

Dobrze zaprojektowany ciąg odkładania półproduktów służy przede wszystkim do utrzymania rygorystycznej płynności produkcji. Konieczność zachowania niezmiennego taktu w fabrykach automotive sprawia, że inżynieryjnym priorytetem pozostaje pełna synchronizacja prędkości i zapobieganie powstawaniu zatorów. Dopiero po ustabilizowaniu rytmu maszyn zrobotyzowane stanowisko realnie odciąża pracowników od ciężkiej pracy fizycznej. Taka stabilizacja bezpośrednio chroni rentowność całego zakładu i gwarantuje terminową wysyłkę zakontraktowanych partii towaru do odbiorców.
